ZW3D 2016

ZW3D 2016, está equipado con flujo de trabajo optimizado, nuevas herramientas de diseño, funcionalidades mejoradas para documentos y nuevos parámetros de control de CAM, etc., ofrece una solución fácil de usar y eficaz, ayudando a los ingenieros en todo el proceso de desarrollo de productos de forma más eficiente que nunca.

Descargar ZW3D        Novedades ZW3D 2016

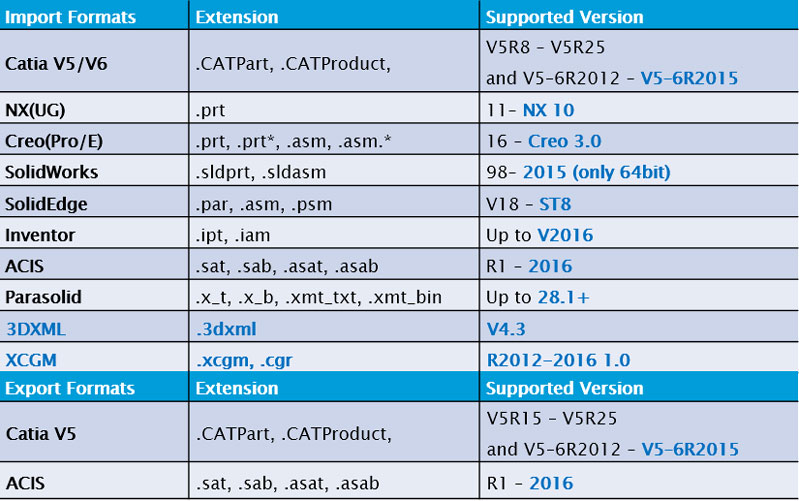

  • ZW3D Traductor actualizado

    • Interoperabilidad actualizada con la última versión de otros software (CATIA, NX, Creo, SolidWorks …)
    • Exporta formato CATIA V5 hasta V5-6R2015.
    • Soporta la importación de nuevos archivos de formato gráfico (*.cgr, *.xcgm, *.3dxml).
    Nueva PMI (Product Manufacturing Information)

    • Nueva anotación en 3D de Información sobre fabricación de productos (PMI), lo que permite a los diseñadores agregar intuitivamente dimensiones y anotaciones (como coordenadas, sistema de referencia o símbolos de control de características) en las entidades 3D.
    • Por otra parte, todos los PMI pueden ser heredados por los planos en 2D.
    Nuevo Boceto 3D

    • Se puede utilizar un boceto 3D como una trayectoria de barrido, o como curva directriz de una operación de solevación. Se aplica extensamente en sistemas de tuberías.
    • Los diseñadores pueden dibujar un boceto en 3D en un entorno independiente. Aparte de las restricciones automáticas, también puede añadir cotas y restricciones según sea necesario.
    Nueva alineación de Ensamblajes

    • Puede añadir la alineación mecánica de un conjunto, como una restricción de engranaje, restricción de piñón y cremallera.
    • Además, se proporcionan alineaciones más avanzadas, incluyendo la alineación medio/simetría, restricción marco a marco….
    Hoja 2D muy mejorada

    • El nuevo cuadro de materiales (Bill Of Materials, BOM) ofrece diferentes métodos de organización para un ensamblado, como una plantilla de la tabla, filtros y más posibilidades.
    • Referencias numéricas automáticas, símbolos de soldadura mejorados, nueva estructura de cuadro de materiales estructurales, tabla de soldaduras, vista de recorte y muchas otras mejoras que pueden satisfacer diferentes requisitos.

    Hoja de metal expansiva

    • Permite la creación de alas extruidas tanto en perfiles abiertos y cerrados.
    • Crea un ala de barrido con un boceto abierto a lo largo de los bordes de una cara estacionaria.
    • Proporciona varias esquinas de cierre y recortes.
    • Convierte rápidamente una forma en una chapa con las características de corte y marcas de plegado.
    FTI avanzada

    • Proporciona 3 modelos diferentes de análisis de formado: Espesor, deformación de espesor y zona segura.
    • Genera un desdoblamiento local con una nueva herramienta de desdoblado avanzada.
    • Se desdobla o cambia el ángulo de plegado con función lineal para obtener un nuevo estado de la formación.
    Más Expectativas en CAD

    • Nueva funcionalidad de acotación automática
    • Control de casilla de verificación en Historia y en el gestor de Ensamblaje
    • Función de patrón variable
    • Nueva función de edición directa Alinear cara
  • Nueva Guía de Patrón de ruta

    • La nueva guía de patrón de ruta es más fácil de entender, lo que permite a los usuarios obtener los patrones esperados de desbaste con facilidad.
    • Además, se ofrecen más tipos de patrones para tener en cuenta diversas condiciones de mecanizado.
    Configuración simplificada de los límites de corte

    • La facilidad de uso se mejora notablemente con la definición simplificada de regiones de mecanizado de desbaste.
    • Las reglas más claras para la región de desbaste ayudan a los ingenieros a conseguir el patrón buscado de forma más fácil en términos de condiciones de mecanizado.
    Nuevo Control de orden de Región

    • Se ha añadido un nuevo parámetro de control de corte, orden de región, para la gestión de la secuencia de las regiones de mecanizado, cumpliendo con los requerimientos del proceso y reduciendo el tiempo de no-mecanizado al desbastar una pieza con gran cantidad de regiones de corte.
    • Tiene cinco maneras diferentes: a lo largo de X/Y, en zig-zag X/Y y tipo cercano.
    Mejor Acabado 3X

    • Contacto de Corte, un nuevo tipo de contención de condición de contorno, incluido para obtener fácilmente la ruta completa de la herramienta de mecanizado.
    • Elevada precisión del acabado del resto con la herramienta de referencia.
    • Más precisión de detección del ángulo en estrategias de acabado.


Check What’s new to learn more. Or, you can dive deeper via more videos.
